隨著分布式能源(DG)技術以及柔性直流輸電技術越來越成熟，其在電網中擁有越來越高的滲透率，為保證高滲透率分布式能源接入的交直流配電網的可靠穩定運行，投運前對整個交直流混合配電網工程的詳細建模和運行工況的仿真分析十分重要。

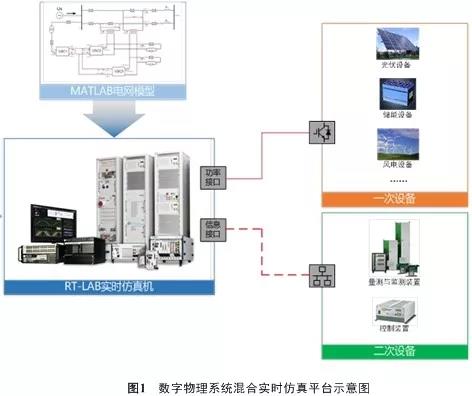

由于柔性直流輸電系統以及大量的逆變型分布式電源接入，系統建模需要模擬大量的開關器件，運用電磁暫態數字仿真技術效率較低，且無法預期硬件實現中可能存在的問題。數字物理系統混合實時仿真技術作為替代真實環境或設備的一種典型方法，既提高了仿真的逼真性，又解決了以前存在于真實系統測試中的環境制約以及復雜建模難題，在電力電子及柔性直流等仿真領域已經顯現優勢。

主要內容及創新點

交直流混合配電網的詳細建模和多運行工況的仿真分析，將有效支撐主動配電網工程投運和可靠穩定運行。然而目前大規模的基于柔直的交直流混合配電網系統級仿真的時效性和實用性不足。因此，本文基于實時數字仿真平臺RT-LAB 建立交直流混合主動配電網模型，為江蘇省基于柔性直流互聯的交直流混合主動配電網應用示范工程，如圖2所示，該拓撲包含±20kV柔性直流互聯系統、分布式光伏、分布式風電、儲能系統、電動汽車充換電負荷以及直流微網等可控單元及相應變流器控制的詳細建模。

為驗證所建立主動配電網RT-LAB模型及其控制的有效性，對系統的運行特性進行仿真分析，考察其在負荷低谷方式下由儲能系統充電消納、負荷低谷方式下存在電力缺口時由儲能系統放電供給、高峰電力缺口較大時通過柔性直流互聯從外部電網受電3種工況下指令控制、功率傳輸、并網模式切換時電網電壓電流以及頻率暫態過程。

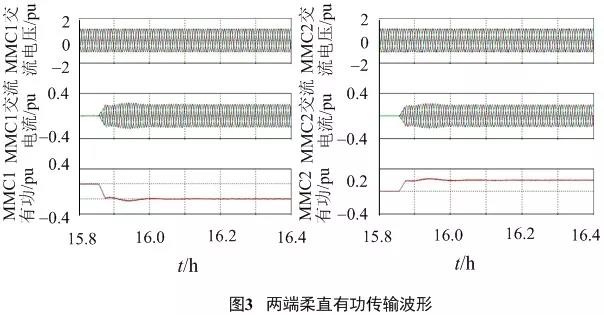

針對電力盈虧優先考慮儲能系統平衡的局限性問題，將柔性直流互聯應用于交直流混合配電網工程，可以在換流站一端出現功率缺口時由直流母線及時提供功率供給。例如微網有功功率有2.53 MW的功率缺口，相對于柔直容量的0.158 pu，通過柔性直流互聯從外部電網受電時功率傳輸，兩站的運行情況如圖3所示。

結論

1)本文基于實時數字仿真平臺RT-LAB建立交直流混合主動配電網模型，該拓撲包含±20 kV柔性直流互聯系統、分布式光伏、分布式風電、儲能系統、電動汽車充換電負荷以及直流微網等可控單元及相應變流器控制的詳細建模。該模型在RT-LAB實時仿真平臺實時運行，模型分為9個核進行并行計算，仿真步長50微秒，核資源占用最多為88.96%，平均占用資源為41.5%，顯著體現了系統仿真的高效性和時效性。

2)針對電力盈虧優先考慮儲能系統平衡的局限性問題，將柔性直流互聯應用于主動配電網功率協調控制，可以在換流站一端出現功率缺口時由直流母線及時提供功率供給，并對儲能系統充放電消納工況、高峰電力缺口時由柔性直流互聯從外部電網受電工況進行仿真分析，驗證該系統在配電網應用的有效性。該模型為交直流混合主動配電系統理論及工程應用的研究提供前期參考和理論指導。
