油氣行業經歷了漫長的低迷期，最近已稍顯好轉，開發商對于更智能的井下工具、更可靠的技術、更高鉆井作業速率的需求愈發強烈，同時還要估計投入的成本。以上種種助力開創了基于微機電系統（MEMS）定向鉆井傳感器技術的新時代。

在油氣鉆探歷史中，井下傳感器技術的基本機制與工作原理只發生過兩次改變。井眼傳感器的發明要追溯至上世紀20年代，在此之前，業內基本上是盲鉆。隨后，從業人員業內利用簡單的技術發明了測量儀器，例如利用瓶子里酸刻蝕痕跡或簡單的機械手段來測量井斜等。

上世紀七十年代，隨著磁導向工具的發明，一場重大革命席卷了整個行業，而磁導向工具的原理至今仍是大部分現代定向鉆井工具的基礎。然而，我們正在見證一個新時代的到來�；�于MEMS技術的定向鉆井傳感器正成為井眼測量的可靠選擇。

MEMS脫穎而出

利用MEMS，就可以創造出微小的機械裝置，甚至可以展開最生動的想象。設想一下，齒輪、傳動裝置、離合器、執行器、甚至微型渦輪發動機都可以裝在指甲上。但是，如何才能讓物件變得如此之小呢？即使是現代精密的計算機數控機器也無法在制造MEMS器件所需的微觀尺度上操作。

秘訣在于創造性地利用半導體制造技術。如今功能強大的計算機核心是微型晶體管，利用制造這些晶體管的工具，制造商就可以逐層建立微觀機械部件，而不是晶體管。材料的沉積、分層以及用光刻法刻蝕材料，是制造MEMS設備的關鍵技術。

基于半導體技術的MEMS制造技術，不僅使設備小型化到極致，而且使其成本低廉且堅固耐用。建造半導體工廠的目的是生產數百萬或數十億的芯片或MEMS部件。市場規模、利用生產電子產品的工藝、設備的實用性、低成本的材料，這些因素使MEMS成為一種具有吸引力、可大規模制造的技術。

MEMS設備的小尺寸賦予它們固有的可靠性。這些設備以半導體技術為基礎，采用抗疲勞元件，可使MEMS架構能在幾十億甚至數萬億次的周期內無故障工作。MEMS設備的微觀尺寸意味著更小的移動質量，這相當于在沖擊與振動下具有極高的可靠性。

市場規模

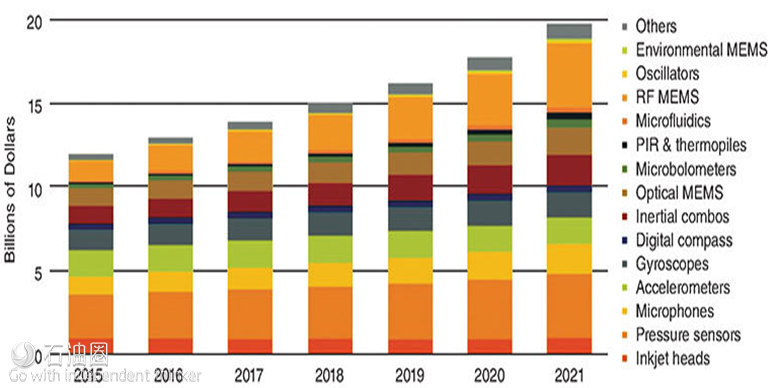

1993年，ADI公司推出了首款大批量生產的MEMS加速傳感器，首次用于安全氣囊的展開傳感。從那以后，MEMS技術發展迅速�，F(xiàn)在，幾乎每個手機都有MEMS加速度計、磁力計與陀螺儀，許多手機還包括MEMS壓力傳感器（氣壓計）與麥克風。這是數十億計的傳感器，每個只賣幾美元或幾美分。隨著市場規模的不斷擴大，MEMS技術的新應用也不斷被發現。根據Yole Development于 2016年5月發布的“MEMS產業狀況”報告（圖2），MEMS市場預計今年將達到150億美元，到2021年將達到200億美元。

預測 MEMS市場到2021年將增長數十億美元

令人驚訝的是，今天幾乎所有的電子隨鉆測量（MWD）系統都配備了某種類型的MEMS傳感器。MEMS傳感器非常適用于檢測與量化次要參數，如鉆井動態與功能異常。用于測量井下沖擊、振動與旋轉參數的傳感器價格較低，容易獲得，并且能很好地發揮作用。然而，隨鉆測量系統依然采用傳統的傳感器技術，來進行關鍵的井眼定向測量。

長期以來，油氣行業一直在廣泛地尋找常規導向傳感器的替代方案。常規導向傳感器一般由一組三軸慣性加速度計和一組三軸磁通脈沖（磁力計組成，它們被用做為測量井筒位置的主要手段）。這些傳統傳感器體積龐大、易碎且價格昂貴（有時候是等效MEMS傳感器成本的100至1000倍）。然而，它們非常準確，可以在幾十個溫度周期內重復作業。作業者對井眼導向測量的誤差是難以容忍的，并且很難找到具有相同精度與溫度可重復性，可以替代傳統傳感器的新型工具。

現今市場的需求往往是極端的。開發商要求立即提供更多更可靠、更精準的定向鉆井傳感器，同時還要保持較低的價格。而傳統傳感器技術成本高，交貨周期長，并且在某些方面很脆弱，無法長期應用，這與市場需求恰恰相反。這為傳感器制造商開始投資開發與生產現代化的、基于MEMS技術的傳感器套件，以取代傳統傳感器奠定了基礎。

創新與市場前景

提高可靠性的一種行之有效的方法是設計一個備用系統，具有兩組或多組組件。首先使用一個組件，如果第一組失敗，則使用備用。由于傳統傳感器的成本高且體積大，實際上，研發人員無法使用傳統傳感器技術來實現該思路。但是，MEMS傳感器的體積要小得多，而且價格更低。

目前可以構建帶有兩個或三個備用傳感器的定向系統，其成本低于單個傳統傳感器組件的成本。MEMS傳感器制造商可以部署大量傳感器陣列，以提高可靠性、準確性，其空間體積與傳統傳感器相同。這僅僅是MEMS傳感器可以實現的新應用與創新的開始。

問題似乎不是“是否”我們會依賴于MEMS技術進行定向鉆井作業，而是“何時”。目前制造的大多數傳感器都是基于傳統技術。然而，現在有幾家制造商正在提供創新型隨鉆測量定向傳感器，這些傳感器部分或完全基于MEMS技術，并可用于各種溫度范圍。隨著業內對這些新型傳感器的信心不斷增強，預計更多制造商將進入市場。

此外筆者在研究中還采訪了一些從事傳感器的研究、開發、制造的公司，而不僅僅是涉足石油與天然氣。每個接受采訪的制造商都展示了將研發成本從傳統傳感器制造技術轉向MEMS技術的明確模式。一些制造商直接放棄了對傳統技術的投資，專注于開發基于MEMS技術的傳感器。

盡管基于MEMS技術的傳感器歷來都是為其他行業開發，最終還是將該技術引入到了油氣行業。最近涌現出一些新公司，它們專注于設計、開發與制造用于井下定向鉆井的高溫MEMS傳感器。

當前的定向鉆井服務公司需要用更少的資源做更多的事情，承受著越來越大的壓力，必須以低廉的價格運營，同時提供新的創新產品。裝備制造商為這些服務公司提供了具有競爭力且可靠的鉆井技術產品，使他們能夠以同樣的價格為客戶提供更具創新性與功能性的解決方案。MEMS傳感器技術使制造商提供的產品不僅性能良好或更好，而且可產生更大的價值。

（本文轉自JPT，如有版權問題，請聯系小編）
