延時（4-D）地震被認為是優化油氣生產的關鍵工具。油氣開采會引起儲層的變化，導致地震時間、速度和振幅的變化，進而影響反演結果。通過準確重復4-D監測勘查來監測地震信號中的這些變化，可以推導出儲層性質的變化。這通過繪制不排水體積且為動態地質和油藏模擬模型提供輸入數據，可以提高采收率。

油氣生產商已經認識到4-D地震是一項經濟有效的技術，有利于成功實施加密井作業和提高采收率，如注氣和水平鉆井，其附加價值是獲取4-D地震數據成本的好多倍。

為了實現這些優勢，4-D地震勘查需要將4-D噪聲降至最低，以避免遮蔽儲層變化造成的差異。更重要的是，源和接收器的位置要能夠盡可能準確的復制，以確保記錄相同的水下射線路徑。4-D高端采集解決方案專注于源轉向，最近，CGG開發了集成的船舶和源轉向系統，以最大限度地提高可重復性。先進的4-D采集還需要由最新的4-D成像技術來完善，以提供完整的解決方案。

可重復性

工作人員通過4-D作業規劃，與船上專家合作，可實現大規模的復制；通過考慮環境條件（洋流、潮汐等）來不斷更新采集方案，以定位覆蓋區域并優化拖纜（羽狀）匹配。然后通過使用諸如Sercel Nautilus等設備的拖纜轉向來保持覆蓋區范圍，上述設備還提供聲學定位和深度以確保精確定位。

CGG的集成源和船舶轉向系統包含一個自動導向助手，可以定位船舶，使源盡可能靠近預繪圖的位置，同時保持采集區的完整性。自動震源轉向系統控制剩余橫向定位和由膨脹引起的震源位置的短時波動。該系統還控制放炮策略，并按縱向位置而不是時間間隔來觸發源啟動，從而糾正小尺度誤差，如源偏斜。這種系統不同部分的自動集成相對于源轉向不僅顯著提高了可重復性，更不用說在沒有任何源轉向的情況下在北海和西非近海兩種完全不同的環境中完成了地震數據采集。先進的監測系統和船載質量控制（QC）確保獲得最佳的4-D數據。

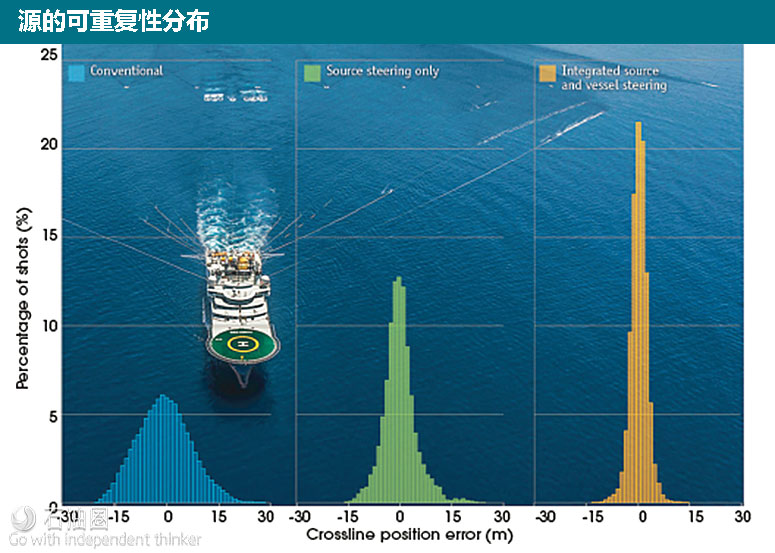

即使在復雜的北海環境下，通過強大的集成源和船舶轉向，顯著提高了源定位的可重復性。

源信號

除了源位置的可重復性之外，監測源信號以確保在整個勘查過程中保持一致也非常有意義。在不斷變化的海洋環境中，源信號的穩定性可以通過對記錄的每炮近場信號近實時QC進行監測。這些記錄可以使用專有的反演方法進行遠場信號重建，以用于船上和陸上處理，從而提供更精確的反信號和更好的圖像。

理想情況下，可采用與基準勘查完全相同的參數和條件完成4-D監測勘查。在實踐中，這通常是不可能的，而且在已經有一些多年前完成的監測數據的情況下，它會阻止使用先進的采集技術，所以這么做也不合適，采集技術進步對帶寬、照明或多重衰減來說是好事。盡管如此，人們普遍認為源和拖纜位置的可重復性至關重要，應盡可能地能夠重復這些位置。即使目前來看對比的優勢可能有限，但采集更長的炮檢距和更寬的帶寬可為以后監測的對比提供一個良好的基礎。

多傳感器拖纜

最近，多傳感器拖纜成為寬帶解決方案的一部分，為寬帶4-D監測提供了更多選擇。這些拖纜使用與單傳感器拖纜相同的檢波器，其低噪聲特性和精確的低頻響應使之成為4-D采集的理想選擇。使用多傳感器拖纜記錄意味著可以更直接地向前和向后兼容，因為檢波器數據可以與基準勘查相匹配，而y和z加速度計數據可以用于多傳感器3-D去虛反射，使用先進的算法來匹配未來針對真實寬帶4-D地震的勘查。然而，一般來說，傳統的基準勘查通常使用虛反射波場消除法來去除虛反射，并且匹配到傳統數據信噪比所允許的最大帶寬。這些算法的成熟使得能夠進行基準和監測勘查的3-D聯合去虛反射（稱為4-D去虛反射），并且能夠充分處理海面工況的變化。

這種技術最終形成了常規和寬帶采集解決方案，這些解決方案可與所有其他拖纜4-D采集技術兼容。盡管如此，寬帶采集仍然是最好的系統，能夠成功實現去虛反射，并保留最大的帶寬以便與未來的勘查相匹配。寬帶4-D地震可以提供強化儲層建模，3-D寬帶的所有優勢也適用于4-D。例如，沒有旁瓣更尖銳的子波提供了高分辨率的4-D信號，沒有干擾且不會屏蔽地震細節。無重影子波消除了數據的海面特征，因此可以提供更可靠的幅度與炮檢距，從而實現準確的同時4-D反演和更好的低頻內容以獲得定量反演結果。

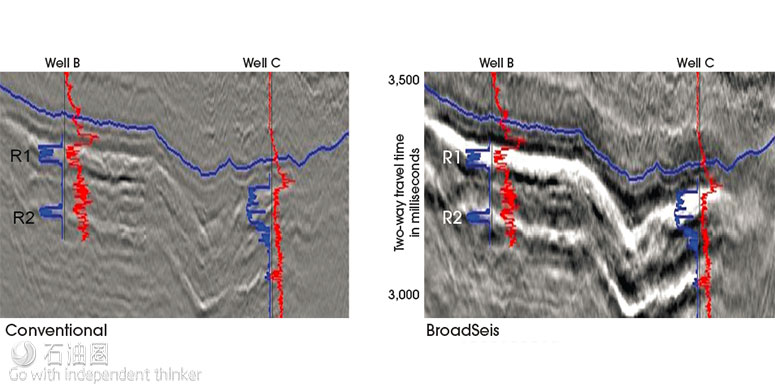

如果儲層在地震數據中可見，則可以更好地檢測到4-D信號（儲層變化），尤其是在用低頻變化解釋4-D信號的情況下。

增強的低頻改善了對儲層非均質性的描述，并且能夠以更定量的方式檢測由壓力和/或飽和度變化引起的4-D信號。當有來自油井和井之間的低頻帶來的更清晰的油藏圖像時，將更容易檢測到4-D信號，尤其是在4-D信號是通過低頻變化解釋的情況下。

4-D處理和成像的技術進步一直致力于優化針對最小4-D差異的序列�；�于采集知識的修正（如源和水層速度）被用于消除4-D噪聲。在處理過程中儲層域?qū)傩詫⒍ㄆ趶娀瘶藴实腝C�？梢栽O(shè)計4-D的成本函數，以進一步衰減不可重復的噪聲，同時保留固有的4-D信號。雖然詳細的4-D處理和成像可以幫助改善采集中缺乏可重復性所帶來的挑戰，但采集越匹配，4-D信號越好，4-D噪聲也越趨于降低，從而降低虛假信號的幾率。一種極端情況證明了這一點，如永久埋在水下的海底電纜，被用于高頻率監測以及提供高度的重復性，以監測油藏的微小變化。然而，先進的轉向技術可以提供非常好的重復性，并結合最先進的4-D成像技術，為需要低頻率監測的油藏提供可靠的4-D信號。
