現有三葉片風力發電機的葉尖部分(如圖1所示)，雖然僅占整體葉片長度的20%,但是它所產生的升力既可達到整體葉片的50%(杠桿原理)。假設將三個葉片的投影面積全部變?yōu)槿~尖，風輪扭矩至少是三葉片結構的2.5倍。

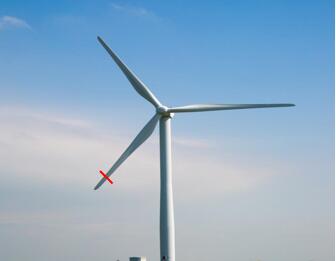

(圖1) 三葉片結構

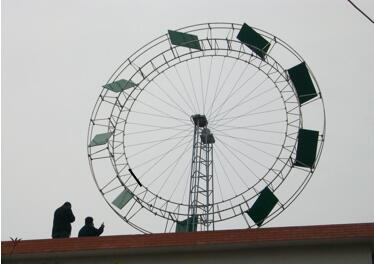

(圖2)全葉尖結構

通過以上兩圖對比：葉尖所處位置沒變，均設置在風輪最邊沿,但是葉尖面積確倍增了，葉尖數量也倍增了。顯而易見，風輪扭矩自然也會倍增。

一、效率倍增的原理：如圖2所示： 全葉尖結構的輪緣周長，是現有三葉片輪轂的幾十倍�？稍O(shè)葉片空間大、數量多(等于增加了動力)。同時葉片設置在輪緣上，距中心軸距離遠(又等于延長了動力臂)。物理學杠桿定理是:動力×動力臂=阻力×阻力臂。風輪效率倍增,具有科學依據。這不是天方夜潭！本人的實驗機已經證實了這一設計可行性，風輪扭矩可倍增。

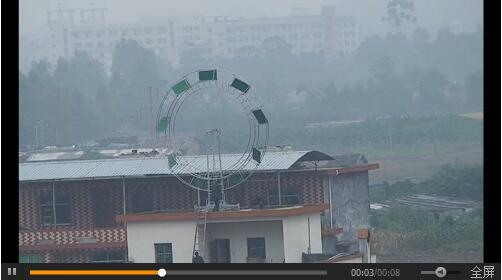

視頻時長00:08

☟☟☟

二、 與現有三葉片技術比；輪徑相同，扭矩最少是現有三葉片技術的2.5倍。本專利輪緣上有足夠的空間及強度保障，安裝更多的葉尖。如果，葉片總面積再增加一倍，風輪扭矩可以達到三葉片的5倍。

按現有三葉片技術規律，葉片長度每增加20%，扭矩只能提高一倍。而全葉尖風輪就會增加多倍。因?yàn)?現有三葉片技術的風輪無論、輪徑増加多大，只有三個葉片在擴展，而本專利如10兆瓦風輪是60個葉片(葉尖)，等于60個葉片均在向外擴展，由此可見風輪扭矩是以倍率在提升。出力葉片多，啟動風速就低。發電時長大幅度提升、適應區域更廣。

進一步論證：假設,葉尖上有10公斤的作用力，葉片是80米長，相對于主軸的力矩就是800公斤。同樣10公斤的作用力，作用于葉片長度的80%以下處，相對于主軸的力矩就剩400公斤了……。也是同樣10公斤的作用力，分散在現有技術的葉中及葉根上，相對于主軸的力矩就所剩無幾了。因?yàn)槿~中的氣動性遠比葉尖差的多，桶形結構的葉根氣動性為零。

三、強度優勢在于：1：是輪轂與輪緣之間的鋼纜取代了葉根及葉中的過渡支撐。因此，風輪強度發生質的變化。而現有三葉片技術的大型葉片，長幾十米、重一、二十噸，只能靠增加根徑來維持自身強度。

2：葉片在順槳狀態時只有2厘米左右的(截面)厚度。風輪基本上只是輪體框架，而且還有斜拉索牽引，生存風速遠高于現有三葉片技術。

四、造價低：小型化的葉片(單體面積只有幾平方米)，從加工工藝、制造難度，所使用的原材料、成本、吊裝、運輸、疲勞壽命等等，均是根本性的改變。葉片造價只是現有葉片的百分之幾。

五、具有小輪徑、轉速快(圈數)大扭矩的特點；

高轉速大大緩解了大型直驅式風機因轉子直徑小、轉速又低，切割磁力線慢，所造成的發電機低效。

10MW輪徑與三葉片技術比可減小30%左右。因此可輕而易舉突破三葉片技術單機容量極值。而現有三葉片技術的風輪想要突破10MW，輪徑有可能達到二百米左右(難以突破)。

專利看什么？就是看結構！只有在結構上有巧妙的創新，技術上才會有重大突破，它不同于有的專利只是工藝改進、材料升級而已。

由于篇幅所限，以上只是簡要概述了輪體結構，及效率倍增的原理。它打破了超大型風力發電機，三葉片的定式。因此關于結構支撐、發電機設置、傳動方式、偏航、吊裝等等，均具有新穎性、創造性和工業實用性。
