金屬鋰本身由于其極高的比容量(大約為石墨的十倍)和極好導電性，對于未來的高能量、密度高倍率電池來說，是一種極其有潛力的負極材料。但是金屬鋰電池的發展嚴重受制于鋰枝晶的產生。枝晶不僅會斷裂導致電池容量衰減，還可能刺透隔膜使電池短路引發嚴重安全問題。為了解決這個問題，科學家們提出了各種各樣的解決方案，比如使用電解液添加劑，固態電解液，人工SEI膜或者三維集流體。這些方法往往是從化學，物理方法試圖控制產生的枝晶，并沒有從源頭上杜絕枝晶形成。
最近，姜漢卿教授課題組(美國亞利桑那州立大學)聯合唐銘教授課題組(美國萊斯大學)以及段輝高教授課題組(湖南大學)，發現了一種全新的抑制鋰枝晶的機制，那就是應力釋放。作者發現金屬鋰在電化學沉積過程中，在集流體表面會產生壓應力，而這個壓應力是鋰枝晶的驅動力。作者通過軟基材料失穩，成功釋放壓應力，實現了無枝晶鋰沉積。該文章發表于國際頂級期刊《自然.能源》(Nature Energy)

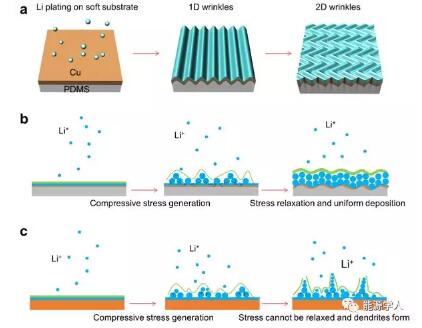

圖一，軟基電極失穩和鋰枝晶抑制示意圖
金屬電化學沉積產生壓應力是一個被廣泛觀測到的事實(例如鋅，錫等)，同時軟基材料上的金屬薄膜在壓應力下會失穩產生褶皺得以釋放應力有著大量的研究(其中姜漢卿教授十幾年前曾利用這個機制研究了基于單晶硅的柔性可拉伸電子器件)�？墒墙饘黉囋陔娀瘜W(xué)沉積中是否也產生壓應力還是一個未被探索的問題。本文作者通過銅/PDMS軟基結構發現，金屬鋰在沉積過程中也會產生壓力，而失穩釋放壓應力可以有效控制枝晶產生。通過光學顯微鏡觀察，作者發現鋰沉積過程會使銅膜表面有規律的皺褶，皺褶由一維變?yōu)槎S，波長不變，振幅變大。這個皺褶行為可以用理論模型完美描述。這個實驗證明了鋰沉積過程中確實有壓應力產生，而且這個壓應力可以被釋放。

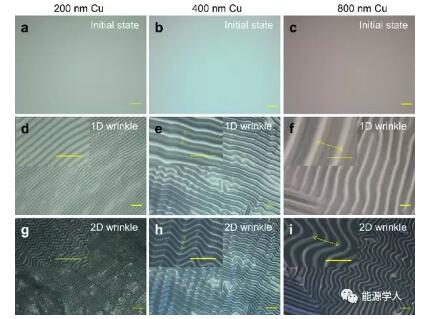

圖二，光學顯微鏡原位觀察軟基電極皺褶

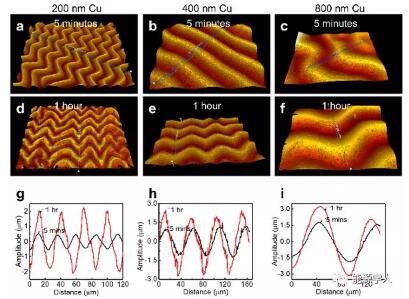

圖三，輪廓曲線儀觀測皺褶形貌
進一步的，在1 mA/cm2 電流密度下，經過5分鐘沉積，一小時沉積和100個循環，通過掃描電子顯微鏡觀察發現，能釋放應力的軟基集流體表面并不會產生枝晶，而不能釋放應力硬基銅箔上產生了大料尖銳濃密枝晶。這就證明了通過釋放應力的方法，確實可以有效緩解鋰枝晶的產生。

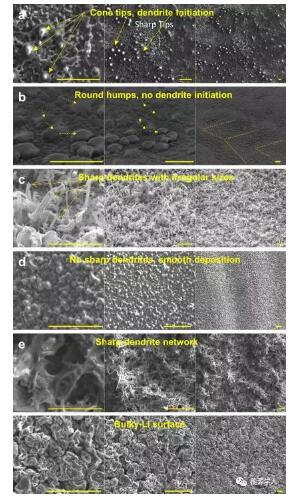

圖四，掃描電子顯微鏡鋰沉積形貌觀測
同時本文作者還提出了基于壓應力、表面鈍化、表面缺陷和鋰高擴散系數假設的理論模型。該模型可以很好解釋鋰枝晶生長的原因，預測鋰枝晶生長速度以及給出防止鋰枝晶產生的力學設計策略。

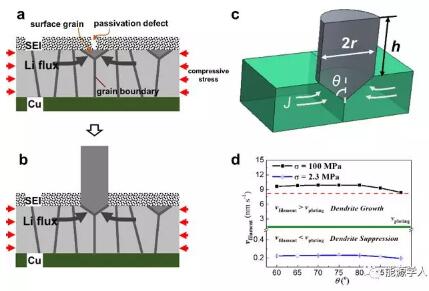

圖五，壓應力驅動鋰枝晶的理論示意和結果圖。
最后，通過該項研究還應用方糖做為模板，制作了三維軟基電極，并且聯合優化后的電解液對電池進行了對比測試。在庫倫效率測試中，三維多孔軟基電極可以以1 mA/cm2的電流密度下循環超過200 次保持98% 以上的庫倫效率，而同樣條件下的，平面銅和三維銅泡沫在100個循環內庫倫效率衰減到50% 以下。在3 mA/cm2高電流密度下，三維多孔軟基電極同樣能夠穩定循環接近100次，而同等條件下的平面銅和三維銅泡沫在50個循環內庫倫效率降到10% 以下。最后在全電池測試中，三維多孔軟基電極同樣優于平面銅和三維泡沫銅的電化學性能。

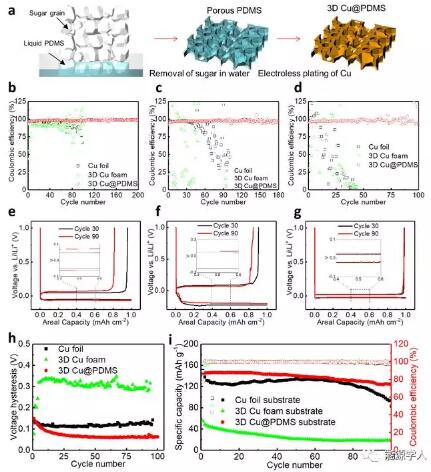

圖六，三維多孔軟基電極電化學測試結果
由于此項工作中發現的鋰枝晶抑制機制來源于另外一個角度(應力釋放)，這個方法可以和其他鋰枝晶抑制機制有很好的互補性，例如電解液添加劑，固態電解液，人工SEI膜。這為今后進行多個機制共同抑制鋰枝晶，以進一步提高金屬鋰負極的性能提供了一條可行之路。
材料制備:
軟基平面電極制備：將PDMS base 和 crosslinker 以10:1 混合，在80 攝氏度下三小時，固化。將固化后的電極切成面積為1平方厘米的方塊。放入濺射沉積儀中，通過濺射沉積得到厚度為200 nm, 400 nm 和800 nm的銅膜。
三維軟基電極制備：先將液態PDMS灌入連續的多孔蔗糖方塊中，固化PDMS，然后清水洗掉糖塊形成三維多孔PDMS，最后通過無電沉積法，在多孔PDMS表面和內部均勻地沉積上一層厚度約為500 nm的銅膜。
（本文轉自能源學人）
