挪威時間11月8日凌晨4時左右，在挪威第二大城市卑爾根以北海域耶爾特峽灣發生了一件對挪威海軍來說損失非常慘重的事件。剛參加完北約2018軍演的挪威海軍護衛艦“海爾格·英斯塔”號（KNM Helge Ingstad F313），由挪威中部城市特隆赫姆海域南下返回母港過程中，與一艘懸掛馬耳他旗的阿弗拉型 (Aframax) 油輪（Sola TS）發生碰撞。 碰撞導致驅逐艦艦身嚴重進水, 因無法及時排水，護衛艦面臨沉沒危險，挪威海軍只能將軍艦拖帶至岸邊，在拖輪協助下坐底軍艦并頂入岸邊防止艦身滑入深水區域。油輪則只遭受了輕微損傷。目前救援行動還在繼續。

本文綜合挪威各大媒體的相關報道，對該事件的一些技術細節及相關問題進行一些初步分析，需要說明的是，僅為作者個人判斷，意在交流與信息分享，僅供大家分析討論。

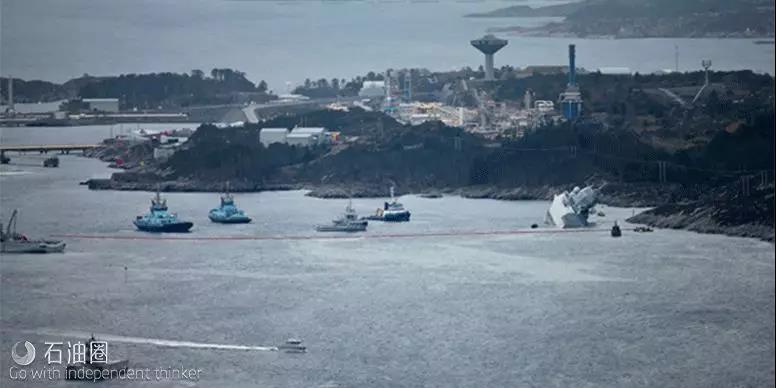

護衛艦岸邊觸底現場

凌晨發生了什么？

挪威報紙VG在其網站上公布了事件發生的時間圖：

03:43  油輪TS Sola在拖輪TENAX協助下離開挪威國家石油EQUINOR的石油樞紐朝北行離港

04:00左右  油輪同挪威海軍護衛艦KNM Helge Ingstad在圖標區域發生相撞，04：03分海事救援中心收到油輪引航員事故報告

04:04  護衛艦AIS定位信息首次顯示為“北約戰艦”

04:50  救援行動完全展開

事件發生時間圖

按照道理來說，護衛艦KNM Helge Ingstad為挪威海軍最先進的五艘護衛艦之一，在此前的北約軍演中還曾擔任潛艇搜索任務的指揮艦，應該是“武裝到牙齒”類型的軍艦，怎么會被一艘出港油輪撞了呢？



現代航運系統一般采用船舶自動識別系統AIS (Automatic Identification System)探詢附近目標，避免發生碰撞。AIS系統開啟狀態的船舶可以在marine traffic的數據庫中實時查詢定位信息。對于超過一定噸位的民用船舶來說，國際海事組織規定航行船舶的AIS必須開啟，但此規定對于軍用艦船尤其是作戰艦艇則無效。挪威海軍在撞船事故新聞發布會上并未對當時AIS的運行狀態做出回應。但我們從新聞網站中公布的信息可以看出來油輪開過撞船地點之后護衛艦才首次以“北約戰艦”的名字出現在marine traffic系統中。

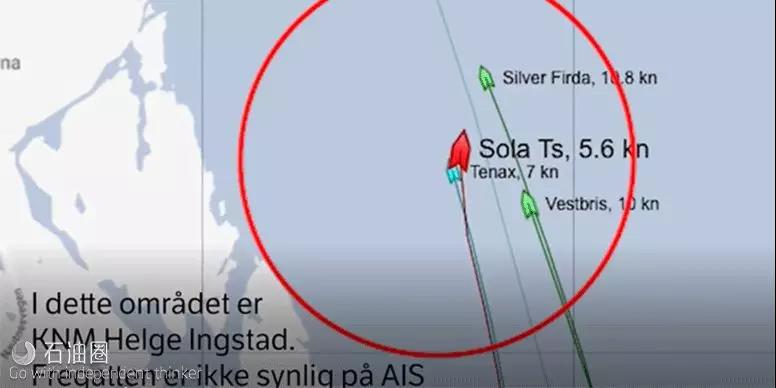

油輪開過撞船地點時候護衛艦在marine traffic系統中不可見

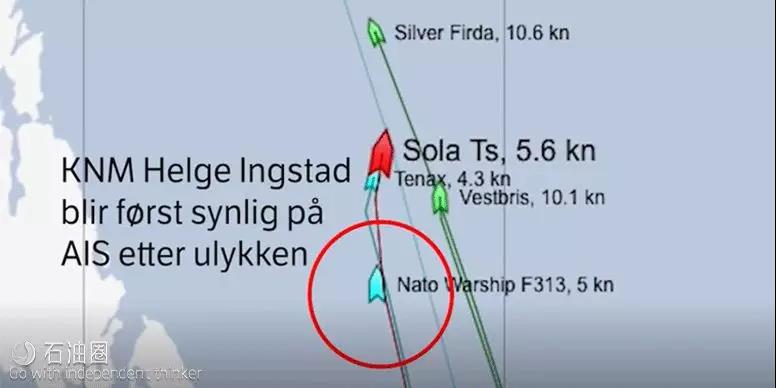

油輪開過撞船地點之后護衛艦才首次以“北約戰艦”的名字出現在marine traffic系統中

當然，這些細節都需要事故調查委員會進一步核實、確認。那么就算我們先忽略撞船細節, 油輪和護衛艦的撞船事故從宏觀的海上航行規避規則上來看有什么說法呢？和道路交通類似，海上船舶航行中在交合區域也有“讓右”的規則。如下圖所示油輪從南向北與軍艦相向而行，從軍艦看來，在交匯避讓區域油輪屬于航行方向右側船舶。從這一點上來看，護衛艦應該主動讓道油輪。



此外據報道，除了拖輪，油輪還配備了引航員進行人工引導。而護衛艦則沒有配備人工引導引航員。

從海上交通規則看 油輪（藍船）在和護衛艦（紅船）相遇時有航道優先權

雙方受傷程度差別為何如此大？

挪威海軍五艘南森級主力護衛艦之一的“海爾格·英斯塔”號排水量為5290噸，船長134米。油輪Sola TS為阿弗拉型油輪，該型油輪滿載排水量超過10萬噸，船長為250米，寬44.03米。從網上查到的一些兩船相關信息見下表。兩條船的相對尺度見下圖。

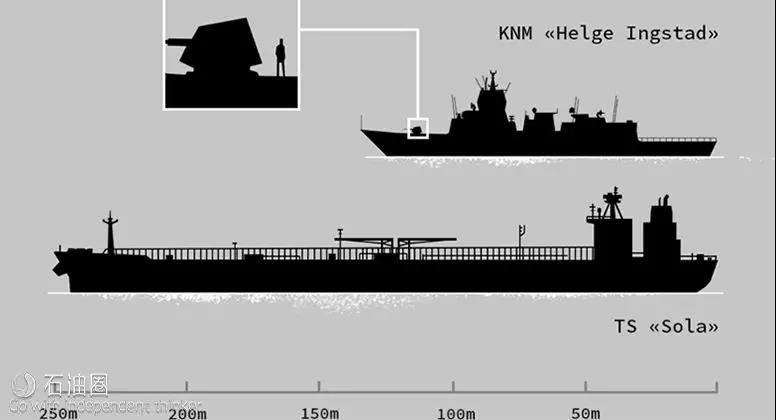

相撞兩船相對長度圖示

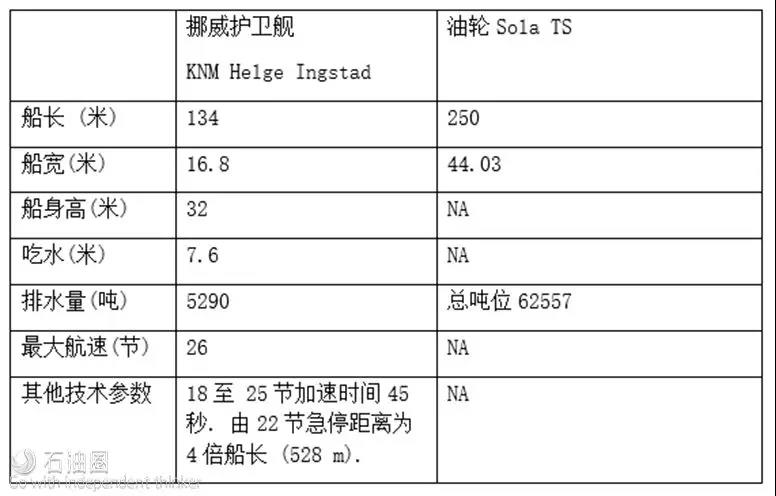

相撞兩船主要尺度參數對比

從圖表信息來看，護衛艦和油輪在無論在尺度還是重量對比上都不是一個數量級。從兩船碰撞的角度來看，如果不考慮碰撞損傷細節，則最重要的參數是船舶的重量，相對速度以及碰撞角度。

目前并無船舶碰撞細節參數，但根據媒體報道，該油輪為滿載出港狀態，則保守估計碰撞時重量超過10萬噸，為驅逐艦的20倍之多。這大概相當于一個成年人和剛出生嬰兒的區別。

從媒體給出的事故過程模擬圖顯示，碰撞后兩船相撞后航速分別為5.6節（油輪）及5節（護衛艦）。若考慮油輪出港航向（向北）及軍艦歸港航向（向南），則兩船可能為遭遇操縱狀態，相對速度最大可達到近11節。如此大的相對速度，結合油輪的十萬噸級排水量，意味著巨大的撞擊能量。

至于兩船相撞時候的相對碰撞角度及位置，則無法從目前媒體公布的信息得知，但護衛艦為舷側受傷，油輪則基本未受損傷。此外，兩船近距離進行操縱機動避碰過程中往往還會產生相互吸引，排斥等水動力學耦合，使得該過程更加復雜難以解釋，在沒有詳細完整資料之前很難解釋撞船過程的具體細節及原因。

現代海軍艦船強調機動性(快速性及操縱性)，大多注重輕型化設計，故‘避撞’而不‘抗撞’，被油輪撞成重傷，似乎不難理解。

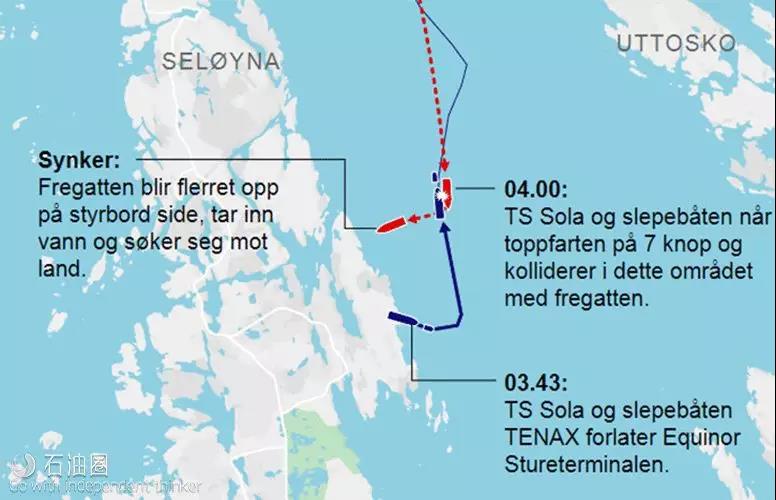

兩船相撞后航速分別為5.6節（油輪）及5節（護衛艦）

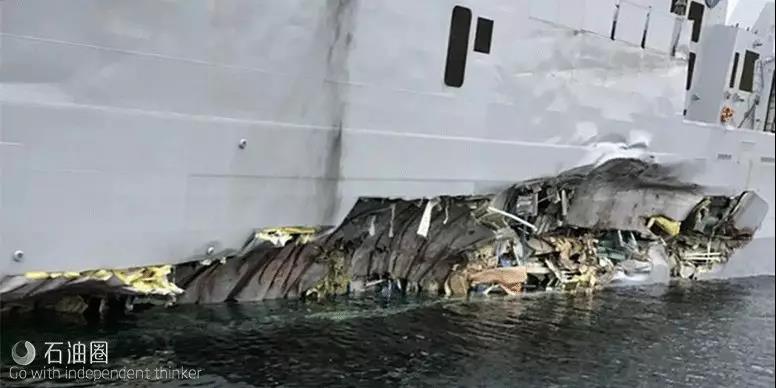

護衛艦損傷細節

軍艦未上保險  事故導致英國天然氣價格上漲

作為挪威海軍五艘新型護衛艦之一，該艦的單艘造價達到近35億挪威克朗。接近挪威海軍一年總預算。而作為該艦所有者的挪威政府并未對其投保，也就是說，很可能是挪威政府為這次事故買單。

撞船事故發生后，一度有5個相關的挪威油氣田關閉，其中包括挪威的重要?dú)馓颰roll A -占據了挪威海洋天然氣產量的近1/4。氣田關閉可能直接影響歐洲市場供應。而其他四個油田每天都有產量，按照如今油價損失則在1.5-2億挪威克朗之間。



據路透社報道，Kollsnes天然氣廠的日處理能力為1.445億立方米，關閉了幾個小時。Sture終端和Kollsnes工廠都在周四下午重新啟動。Kollsnes為英國和歐洲其他地區處理Troll、Kvitebjoern和Visund油田的天然氣�！癟roll A平臺”在先前暫時關閉后也開始重新運行。



英國天然氣批發價格在事件發生前上漲，之后進一步上漲。由于Kollsnes中斷，從挪威到英國的天然氣流量減少了1400萬到1500萬立方米。氣溫下降，市場已經相當看漲。挪威是英國天然氣的主要供應國，因此大規模的天然氣供應中斷會影響英國的天然氣價格。



挪威南部聯合救援協調中心(Joint Rescue Coordination Centre for southern Norway)對路透社表示，盡管油輪將返回港口接受檢查，但沒有泄漏的跡象。Sture終端通過北海油田的管道接收石油，這些油田包括Oseberg、Grane、Svalin、Edvard Grieg和Ivar Aasen，然后通過油輪出口到全球市場。運營商表示，Oseberg Grane和Ivar Aasen在關閉后重新啟動了產量。

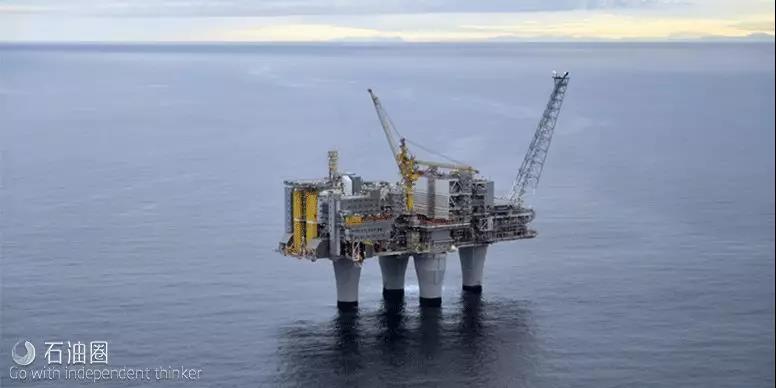

Troll  A

事件正在發展之中，救援也在進行之中，希望天氣預報的風浪能遲到一些。
