在長分支井完井中，一種全新的可溶解壓裂橋塞克服了常規挑戰，它能夠在各種井筒流體和溫度條件下，在整個分支井段快速完全溶解。這一技術進步實現了業內不干預完井的長期目標，并提高了低壓、出砂油氣井的效率和設計靈活性，這種井仍然需要使用連續油管洗井。在現場，洗井時間減少到小于12分鐘/級，全井大約需要12小時。

早期的可溶解橋塞成本較高且實用性有限，因?yàn)樗鼈儾皇峭耆�可溶解的。井�?nèi)仍然會殘留許多碎片，如帶有硬質合金或陶瓷開關的卡瓦，造成鉆復合橋塞非常困難。雖然功能強大，但這些橋塞設計復雜且需要大量材料，無法有效降解，最后還要進行井筒干預作業以清除未溶解的碎片。

此外，這些可溶解橋塞設計也帶來了其他操作問題。通常，它們的性能受到井筒環境的限制，即使在特定濃度的鹽水流體和溫度范圍下，也不能完全溶解。由于這些問題都與時間相關，管理叢式井完井以優化橋塞的溶解性通常增加了作業的難度和費用。

這些早期可溶解橋塞在設計和材料的結合上存在固有問題，就像橋塞不能完全溶解一樣，設計與材料之間的平衡問題也無法徹底解決。

要想獲得可快速完全溶解的橋塞，需要徹底擺脫上述兩個因素的限制。Innovex Downhole Solutions公司開發的新型壓裂橋塞，是一種簡單的包含三個主要部分的橋塞，可膨脹至整個套管壁。新的橋塞去掉了常規橋塞不可鉆的部分，即傳統的卡瓦和膨脹元件。取而代之的是一個采用磨砂外表面的膨脹橋塞，既作金屬-金屬密封又作錨定裝置。極簡主義設計比傳統的可溶解橋塞使用的材料少75%，使其能夠在各種井筒條件下更容易溶解。

這種設計采用了一種既可膨脹又可完全溶解的合金，它是壓裂橋塞中使用的唯一材料；無需膨脹體、黃銅、鋁、碳化物或其他材料。這種專有的熔化金屬材料，可以提供比粉末金屬更穩定的參數和更高的溶解速率。相比之下，這種材料還表現出更好的彈性、延展性和韌性，而且比標準的粉末金屬更容易定制。在特定的井筒溫度和鹽水濃度條件下，材料的改變可以形成不同的溶解時間和速率。

操作組件

SWAGE橋塞采用業內標準的電纜工具坐封，沒有移動的外部組件，消除了提前坐封的風險。在泵送完壓裂液后，轉向球離開球座，橋塞作為一個大通孔用于返排，如圖1。用于4 1/2-in到5 1/2-in套管的橋塞長8-in，外徑小于套管通徑。

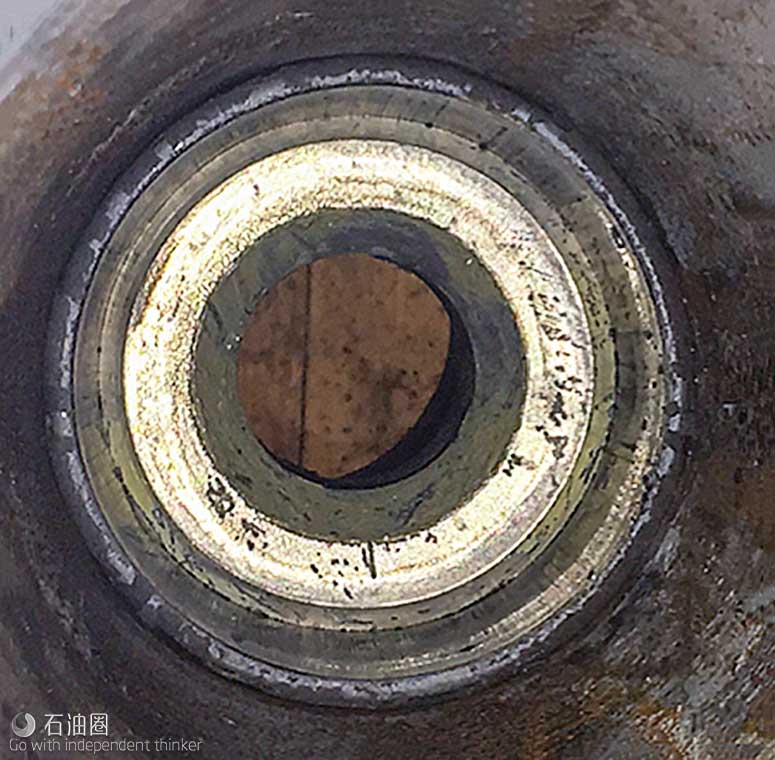

圖1.橋塞有一個大通孔，利于返排。

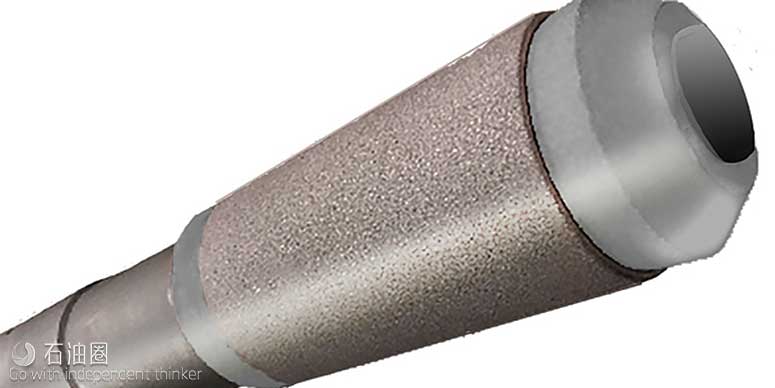

圖2. 膨脹橋塞的外部用作金屬-金屬密封和錨定裝置。

在為數不多的幾個組件中，包含一個可以坐封在套管內的圓柱形膨脹體，以及一個環形膨脹錐，將膨脹錐壓入膨脹體使后者內徑膨脹，并將其錨定以提供與套管內徑之間的密封，如圖2所示。

性能驗證

在性能驗證測試中，橋塞經歷了各種溫度和流體條件，根據選擇的材料，它可以承受10,000 psi的壓力12小時或24小時，如表1。

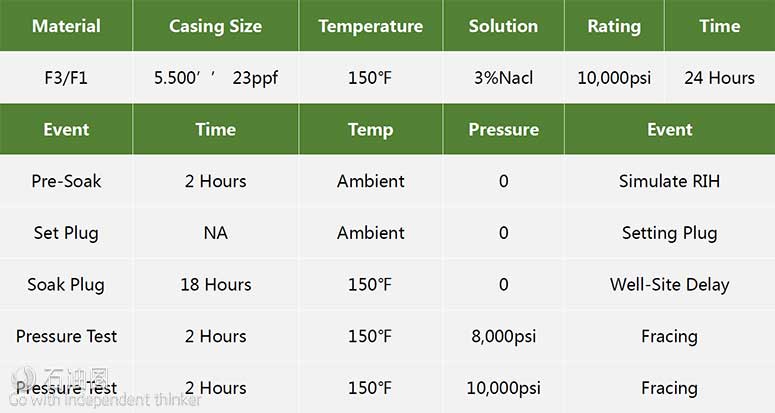

表1.測試實驗顯示了新型橋塞在不同壓力和溫度下的耐久性能

降解測試的目的是準確地預測在常規井眼條件下橋塞的溶解性，工作人員使用了試樣測試和全尺寸測試來創建預測模型。溶解圖表準確預測了各種流體下橋塞的溶解性，從淡水到氯化物含量為3%的液體，溫度范圍120~350℉。在大多數常規應用中，當溫度處于120~350℉，在從淡水到含氯化物含量3%的液體中，橋塞可在3~5天內完全溶解。

現場研究

在德克薩斯州南部和西部的幾個完井項目中，工作人員對SWAGE橋塞的溶解性進行了研究。這些研究涉及多種應用情形，有使用連續油管的，有未進行洗井作業的。在一些應用中，操作人員在橋塞未完全溶解之前便開始了洗井作業。盡管如此，鉆塞作業也確認絕大多數橋塞確實溶解了。剩余的橋塞也基本溶解，如果時間再長點，橋塞肯定將徹底溶解。在這些應用中，橋塞很容易被鉆掉，大大減少了連續油管的使用時間，而且鉆塞作業更高效，特別是在難以處理的水平段末端，如圖3。

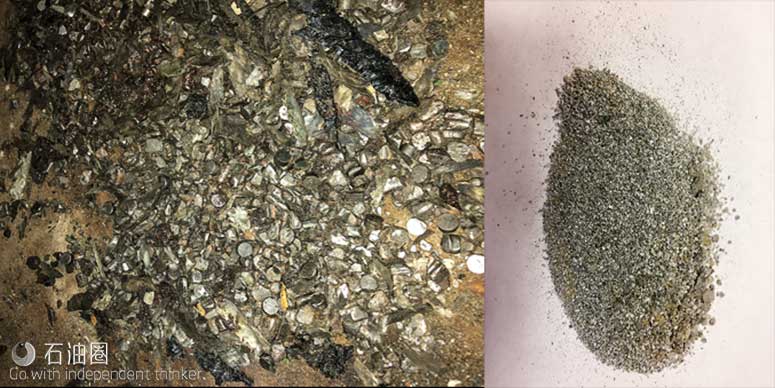

圖3.尺寸和體積上存在明顯的差異

在德克薩斯州西部Permian盆地，Midland的一口井中，在水平段始端共下入23個可溶解的壓裂橋塞，在其下部下入另外23個復合橋塞，直到井底。在壓裂后48小時，使用連續油管清理分支井眼，確認壓裂橋塞已溶解。

在23個可溶解橋塞中，只探測到3個，鉆3個未完全溶解的橋塞的平均時間不到1.5分鐘，表明橋塞大部分已經溶解，而且如果時間足夠，肯定可以完全溶解。相比于復合橋塞的27分鐘，使用可溶解橋塞，鉆掉每一級橋塞、清理砂子和碎屑的平均時間僅為14分鐘。鉆塞和清洗時間的減少，相當于減少了干預作業的總成本，如圖4所示。

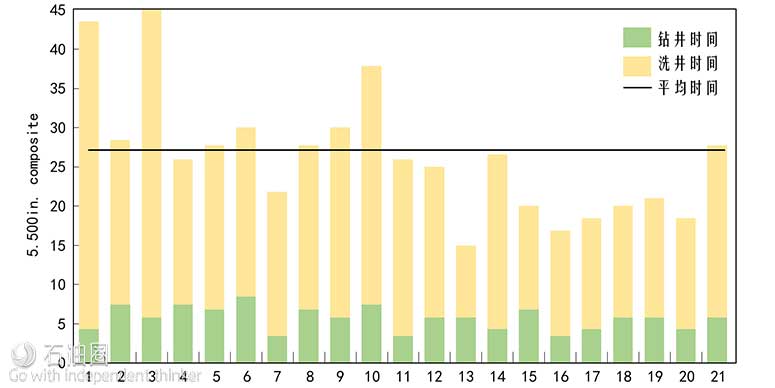

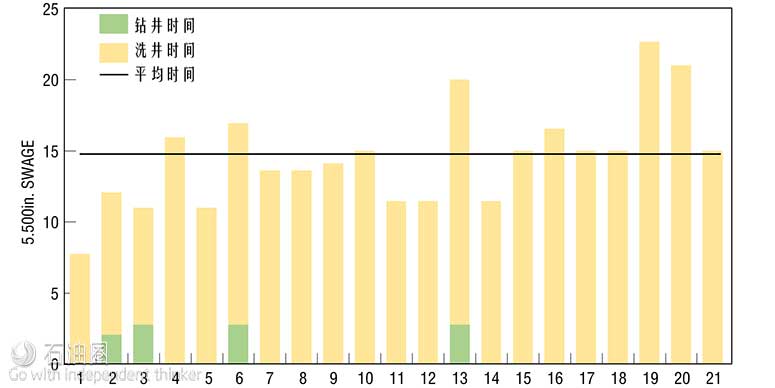

圖4-5. 與復合橋塞相比，可溶解橋塞所需的鉆塞和清洗時間更短。

在西德克薩斯州進行的鉆塞作業對比中，分別在整個分支井段下入40個可溶解橋塞和40個復合橋塞。由于分支井段全長3048 m，對于使用連續油管來說，存在將橋塞下入到井底的挑戰�？扇芙鈽蛉�的下入更快，且無需鉆塞作業。使用可溶解橋塞，最后15級的連續油管使用時間僅為4小時，而復合材料橋塞需要9小時。

作業時間的減少和操作的簡化說明未來可以使用成本較低的鉆塞BHA，減少了磨銑作業量和碎屑量，使操作人員可以考慮僅使用配有沖砂噴嘴的成本低廉的BHA。

如果將可溶解橋塞應用于所有壓裂作業，節省的費用將更可觀。作業公司通常每月完井12口，每口井節省12小時相當于6天的鉆塞時間，這將大幅降低成本。此外，可溶解橋塞減少了碎屑量，從而降低了粘卡風險。

結論

測試和現場應用表明，使用少量高強度、完全可溶解組件的壓裂橋塞設計，為水平井和垂直井壓裂期間的臨時層位隔離，提供了可靠、耐用且經濟的解決方案。SWAGE壓裂橋塞的應用表明，該產品設計簡單溶解可預測，實現了無需鉆塞作業的行業目標。值得注意的是，在仍需要干預作業的應用中，完全可溶解橋塞還可以大幅提高鉆塞效率并降低相關風險。
